局部放电成套装置现场布置及操作步骤



一、系统组成:

KVYDQW-10kVA/100kV无局放工频耐压试验装置

1. 变压器控制台      TCWJH-10kVA/100kV
2. 无局放试验变压器     YDQW-10kVA/100kV
3. 隔离滤波变压器     GLB-10kVA/200V
4. 耦合电容器       OWF-100kV
5. 无局放保护电阻     BR-100kV/8K
6. 局部放电检测仪     KVJF-2002

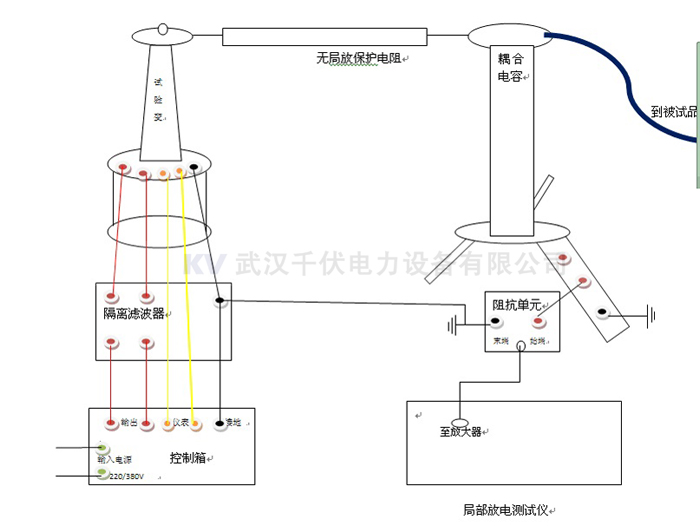

二、现场布置



三、操作步骤：

1. 按上图接线，检查压力表指示内部气体压力是否正常（≥0.3MPa）
2. 准备工作和安全措施就绪，空试一次设备。
3. 局放试验时，观察局放仪显示背景值，如果背景值大于被试品的局放要求值则要调试系统，或等待试验时间。要试品两端加上校正脉冲值校正局放仪。校准完成后一定要拿掉校正脉冲发生器。否则会击穿校正脉冲。
4. 接上被试品，无局放试验应用屏蔽线，以消除杂散泄漏。
5. 合上电源，控制箱（柜）电源批示红灯亮。
6. 按下起动按钮，起动指示灯亮（绿灯）。
7. 对控制箱，顺时针均匀加电，按试验要求加压顺序加压，注视电压表达到额定电压值。同时注意电流。
8. 局放量稳定后读取局放量，迅速均匀降零。
9. 做图２实验后用放电棒经电阻放电，然后直接接地放电。
10. 高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。

四、注意事项

1. 试验设备的布置，对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及施高压引线。
2. 试验现场安装围栏、悬挂“止步、高压危险”标示牌。
3. 试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，防止有人靠近和从底下穿过。
4. 工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。
5. 试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。
6. 试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。
7. 高压测试工作要严格执行能源部颁发的安全工作规程有关规定。
