承装（修、试）电力设施许可证所需施工机具设备清单及选型依据

承试类三级

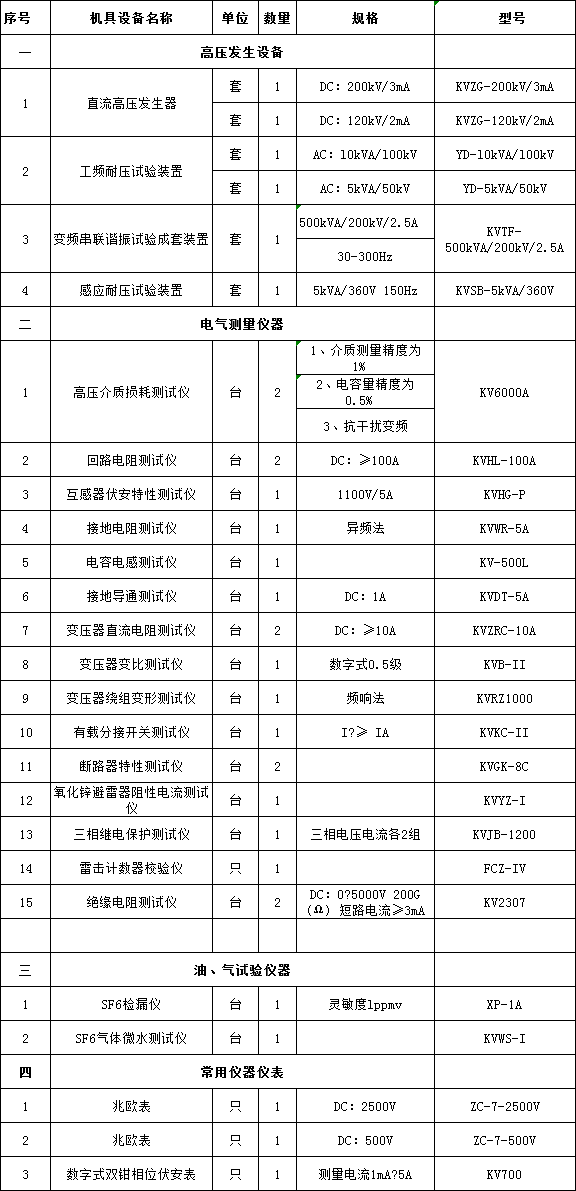

设备清单

.

选型依据



选型依据
  近几年来国家能源局电监办对电气试验监管更加严格，施工单位必须取得承装（修、试）电力设施许可证，分为五个等级。对施工设备，人员技术资格，生产管理方面进行了严格的规定。三级资质可以对110kV等级及以下电力设备进行电气试验。我对110kV变电站，所有的电气试验进行了概括。

接地电阻测试：

1. 使KVWR-3A大型地网接地电阻进行测试，变电站的接地电阻要求是小于4欧，实际上测量一般都在0.6欧左右。要求检查变电站墙角的母排和各开关柜连接好，开关柜柜体和里面的电气设备的接地都要接好。

110kV断路器试验：

1. 绝缘电阻测试，使用KV2307兆欧表测试绝缘电阻，一般都大于标准要求，电阻超量程，大于200G欧。
2. 交流耐压试验，使用KVTF-500kVA/200kV变频串联谐振试验成套装置，对断路器的断口间、相间、导电部分对地施加184kV交流电压1分钟。
3. 回路电阻测试，使用KVH-100A回路电阻测试仪测试合闸后断路间的接触电阻。标准要求小于50u欧。实际测量一般都在二三十微欧。
4. 高压断路器的机械特性，使用KVGK-8C高压开关机械特性进行测试，要求测试合闸时间，分闸时间，和不同期，合分闸时间一般根据断路器的出厂报告对比，一般合闸时间不大于60ms，分闸时间不大于30ms，同期不大于2ms。
5. 隔离开关测试绝缘电阻和交流耐压，交流耐压260kV。

110kV互感器试验：

1. 伏安特性试验，使用互感器特性综合测试仪，测试互感器的伏安特性曲线，和出厂试验对比。
2. 变比试验，使用KVHG-P互感器特性综合测试仪，测试互感器的伏安特性曲线，变比误差不大于0.2%。

110kV变压器试验：

1. 交流耐压，使用KVTF-500kVA/200kV变频串联谐振试验成套装置，变压器的低压绕组和外壳接地，对变压器的高压绕组施加160kV交流高压1分钟。
2. 变比测试，使用KVB-II全自动变比组别测试仪测量变压器的高压对低压的变比，误差不大于0.2%。
3. 直流电阻测试，使用KVZRC-10A直流电阻测试仪测量变压器各高压线圈，低压线圈的电阻值，三相不平衡不大于0.2%。
4. 带电情况下能调节分接档位的变压器，变压器带电前应进行有载调压切换装置切换过程试验，检查切换开关切换触头的全部 动作顺序，测量过渡电阻阻值和切换时间。测得的过渡电阻阻值、三相同步偏差、切换时间 的数值、正反向切换时间偏差均符合制造厂技术要求。
5. 1600kVA以上电力变测量绕组连同套管的介质损耗角正切值 tanδ ；
6. 1600kVA以上电力变对于 35kV 及以下电压等级变压器，宜采用低电压短路阻抗法；对于 66kV 及以上电压等级变压器，宜采用频率响应法测量绕组特征图谱。

继电保护试验：

1. 使用KVJB-702A继电保护测试仪测试继电保护装置的过流和速断动作的可靠性。
2. 过流电流一般是5A, 我们测试在0.95倍即4.75A时可靠不动作，在1.05倍即5.25A时可靠动作。
3. 速断电流一般是25A,我们测试在0.95倍即23.75时可靠不动作，在1.05倍即26.25A时可靠动作。并测出动作时间。

避雷器试验：

1. 绝缘电阻测试。
2. 无间隙金属氧化物避雷器的试验交流或直流选做一项，交流试验测试阻性电流符合出厂要求，进行横向同批次的对比；进行纵向和前一次测试结果的对比；直流试验测试0.75U1mA电流小于50uA。实测值与制造厂规定值比较，变化不应大于±5%。

110kV电缆试验：

1. 绝缘电阻测试。
2. 交流耐压试验：标准要求110kV电缆应当进行交流耐压试验，使用KVTF-500kVA/128kV变频串联谐振耐压试验装置，比方说B相和C相及铠接地，A相加交流高压52kV一分钟。然后B相和C相分别做。

.

.

.
