KVTF-135kVA/54kV电缆变频串联谐振试验装置

一、适用范围：

1. 35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间；
2. 10kV/300mm2电缆2km的交流耐压试验，电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间；
3. 10kV开关、互感器的交流耐压试验，试验频率30-300Hz,试验电压不超过42kV,试验时间。

二、技术指标：

1. 额定容量：135kVA；
2. 输入电源：单相220或三相380V电压，频率为50Hz；
3. 额定电压：27kV；54kV；
4. 额定电流：5A；2.5A；
5. 工作频率：30-300Hz；
6. 装置输出波形：正弦波
7. 波形畸变率：输出电压波形畸变率≤1%；
8. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
9. 温    升：额定负载下连续运行60min后温升≤65K；
10. 品质因素：装置自身Q≥30(f=45Hz)；
11. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
12. 测量精度：系统有效值1.5级；



三、产品配置：
1、激励变压器JLB-7.5kVA/1.5/3kV/0.4kV 1台

1. 额定容量：7.5kVA；
2. 输入电压：0-400V，单相；
3. 输出电压：1.5/3kV
4. 结    构：干式；
5. 重    量：约48kg；

2、变频电源KVTF-7.5kW/220/380V 1台

1. 额定输出容量：7.5kW
2. 工作电源：220/380±10%V（单/三相），工频
3. 输出电压：0 –400V，单相，
4. 额定输入电流：18.75A
5. 额定输出电流：18.75A
6. 电压分辨率：0.01kV
7. 电压测量精度：1.5%
8. 频率调节范围：30 – 300Hz
9. 频率调节分辨率：≤0.1Hz
10. 频率稳定度：    0.1%
11. 运行 时 间：额定容量下连续60min
12. 额定容量下连续运行60min元器件最高温度≤65K;
13. 噪 声 水 平：≤50dB

3、高压电抗器DK-33.75kVA/27kV 4节

1. 额定容量：33.75kVA;
2. 额定电压：27kV；
3. 额定电流：1.25A；
4. 电感 量：100H/单节；
5. 品质因素：Q≥30 (f=45Hz)；
6. 结    构：干式；
7. 重    量：约40kg；

4、电容分压器FR-60kV/1500pF 1套

1. 额定电压：60kV；
2. 高压电容量：1500pF；
3. 介质损耗：tgσ≤0.5%；
4. 分压 比：1000：1
5. 测量精度：有效值1.5级;
6. 重    量：约6kg；

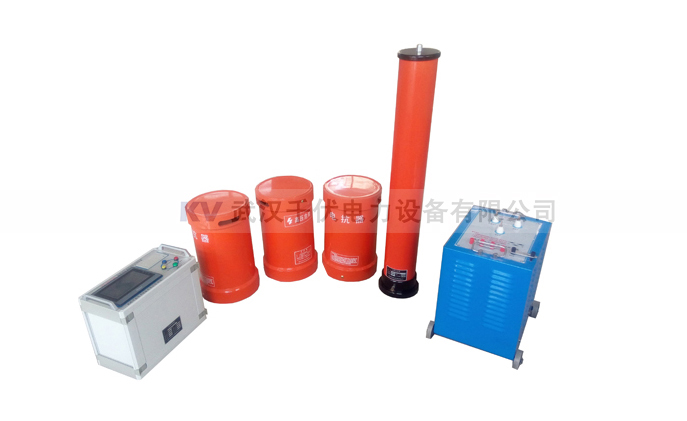

KVTF-75kVA/75kV变频串联谐振试验成套装置
