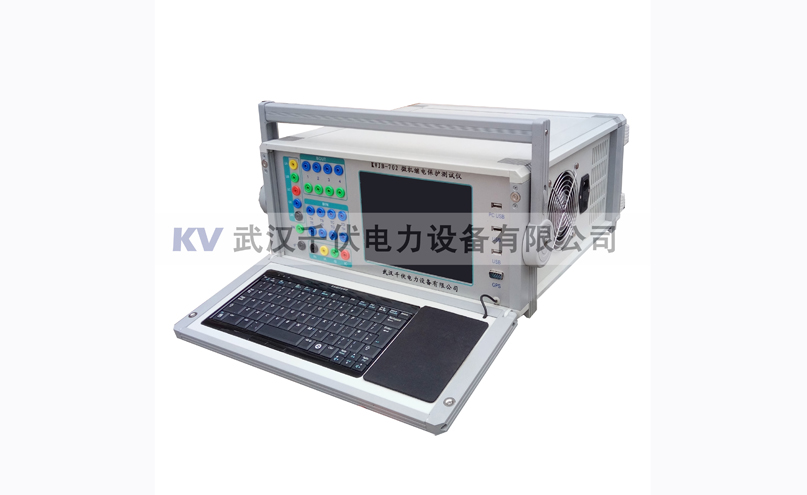

KVJB-902微机继电保护测试仪

一、功能特点

  1. 使用易用的Windows XP操作系统,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”。
  2. 高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
  3. 配备有超薄型工业键盘和触控鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
  4. 配备有外接USB接口,可以方便地进行数据存取和软件维护。
  5. 无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘。
  6. 采用高性能D/A转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
  7. 可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相角、频率。
  8. 功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,在输出电流达到最大时,波形仍能保证不失真、不削峰。
  9. 开入量输入接口能自动适应无源(空接点)、有源,并能自动适应有源输入的极性,在输入电压±250V范围内能正常工作。
  10. 可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,可以实时存储测试数据,显示矢量图,打印报表等。
  11. 采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便。
  12. 仪器具有自我保护功能,采用合理设计的散热结构,具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

二、技术参数

1.交流电流源

    1. 三相共用中性点的电流源,电流上升下降时间 <100μs
    2. 最大输出功率:400VA/相
    3. 输出准确度:
      • 0.1A~0.5A准确度  ±5mA
      • 0.5A~10A准确度  ±0.1%
      • 10A~40A准确度  ±0.2%
    4. 分辨力:
      • 0.1A~10A分辨力   1mA
      • 10A~40A分辨力   5mA
    5. 单相连续输出时间:
      • 0.1A~10A输出时间   不限时
      • 10A~20A输出时间    ≥60秒
      • 20A~30A输出时间    ≥15秒
      • 30A~40A输出时间    ≥10秒

2.交流电压源

    1. 四相共用中性点的电压源,电流上升下降时间 <100μs
    2. 最大输出功率:≥75VA/相
    3. 输出准确度:
      • 1V~5V准确度   ±5mV
      • 5V~120V准确度  ±0.1%
    4. 分辨力:
      • 1V~5V分辨力   1mV
      • 5V~120V分辨力   5mV

3.直流电流源

    1. 单相输出范围:0~±10A
    2. 最大输出功率:200VA/相
    3. 输出准确度:
      • ±0.1A~±1A准确度   ±10mA
      • ±1A~±10A准确度    ±0.2%
    4. 分辨力:5mA

4.直流电压源

    1. 直流电压输出范围:-150V~+150V
    2. 最大输出功率:≥100VA
    3. 输出准确度:
      • ±1V~±5V准确度   ±20mV
      • ±5V~±150V准确度   ±0.2%
    4. 分辨力:
      • ±1V~±5V分辨力   5mV
      • ±5V~±150V分辨力   10mV

5.交流电压、电流源角度

    1. 相角范围:0°~ 360°
    2. 准确度:±0.2°
    3. 分辨力:0.1°

6.交流电压、电流源频率

    1. 频率范围:10~1000Hz
    2. 能叠加2~20次任意幅值的谐波及直流
    3. 输出准确度:
      • 10Hz~65Hz   ±0.001Hz
      • 65Hz~1000Hz   ±0.02Hz
    4. 分辨力:0.001 Hz

7.计时精度

  1. 1ms~1S   ±1ms
  2. 1S~999999S   ±0.2%
8.开入量
    1. 8路独立开关接点输入,自动识别有源接点的极性
    2. 兼容空接点与15V~250V有源接点

9.开出量

    1. 4对可编程开关空接点输出
    2. 接点容量:250VDC,0.5A 或 250VAC,0.5A

10.同步性

  1. 电压电流同步性 ≤10μS

11.供电电源

    1. 交流输入电压
    2. 额定值:220V ± 10%
    3. 基准值:220V ± 2%
    4. 交流供电频率:
      • 额定值:50Hz ± 10%
      • 基准值:50Hz ± 2%

12.使用环境条件

    1. 环境温度:-10℃~+40℃
    2. 相对湿度:≤90%
    3. 大气压强:80~110kPa
