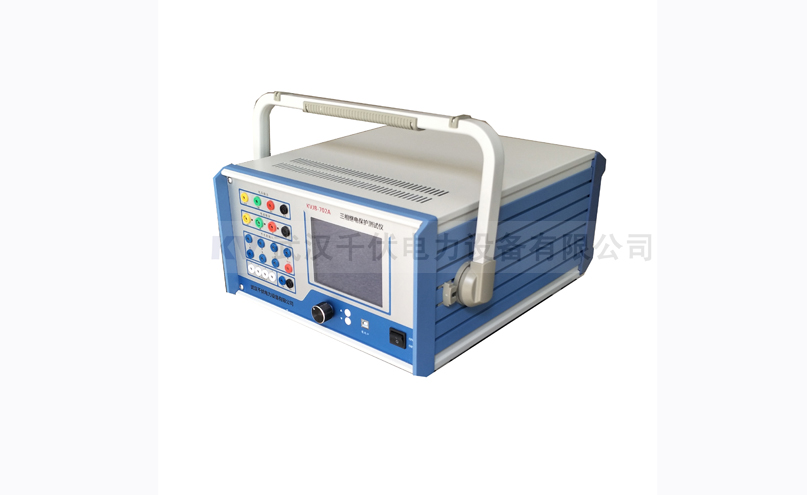

KVJB-702A继电保护测试仪

一、功能特点:

  1. 标准的4相电压3相电流输出:具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出90A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
  2. 单机操作方便:单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。
  3. 双操作方式,联接电脑运行:通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
  4. 软件功能强大:可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
  5. 开关量接点丰富:KVJB-702A为7路接点输入和3对空接点输出。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。
  6. 大屏幕LCD显示屏:本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
  7. 自我保护:采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
  8. 具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
  9. 性价比高:属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

二、技术参数

1、交流电流输出

  • 输出精度   KVJB-702A:0.5级
  • 相电流输出(有效值)     0~30A
  • 三并电流输出(有效值)   0~90A
  • 相电流长时间允许工作值(有效值) 10A
  • 相电流最大输出功率               420VA
  • 三并电流最大输出时最大输出功率   900VA
  • 三并电流最大输出时允许工作时间   10s
  • 频率范围(基波)   20~1000Hz
  • 谐波次数           1~20 次

2、直流电流输出

  • 输出精度   0.5级
  • 电流输出   0~±10A / 每相,0~±30A / 三并
  • 最大输出负载电压   20V

3、交流电压输出

  • 输出精度  KVJB- 702A:0.5级
  • 相电压输出(有效值)    0~120V
  • 线电压输出(有效值)    0~240V
  • 相电压/线电压输出功率    80VA / 100VA
  • 频率范围(基波) 20~1000Hz
  • 谐波次数         1~20次
4、直流电压输出
  • 输出精度   0.5级
  • 相电压输出幅值   0~±160V
  • 线电压输出幅值   0~±320V
  • 相电压/线电压输出功率   70VA / 140VA
  • 开关量及时间测量

5、开关量及时间测量 :

  • 开关量输入 7路 空接点:1~20mA,24V;电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V
  • 开关量输出  3对   DC:220V/0.2A;AC:220V/0.5A
  • 时间测量  测量范围0.1ms ~ 9999s ,测量精度0.1mS

6、体积重量 :

  • 尺寸:400×300×180mm³
  • 重量:20kg
  • 电源:AC 220V±10%,50Hz
  • 使用温度:-10℃ ~ +50℃
