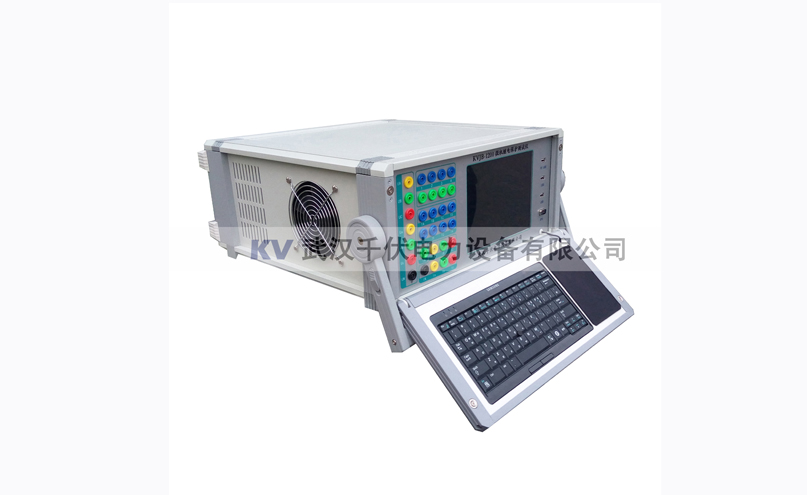

KVJB-1200A微机继电保护测试仪

一、功能特点



  • 电压电流输出:6相电压6相电流,各相之间独立,可单独某相输出、同时输出、或任意组合输出。
  • 操作方式:触摸屏显示,WIN7操作系统独立运行,也可外接笔记本电脑或台式机。。
  • 新型高保真线性功放:输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不受现场干扰,波形平滑,精度高。
  • 高性能工控机:体积小,重量轻,性能稳定可靠。
  • 软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种直流试验、交流试验、状态序列,谐波叠加、频率及高低周试验、功率方向试验、同期试验、整组试验、距离和零序保护、线路保护、阻抗特性、差动保护、差动定值、差动谐波试验。
  • 直流电源输出:设有一路110V 及 220V专用可调直流电源输出,给保护装置供电。
  • 接口完整:装置带有USB通讯口,可与计算机及其它外部设备通信。
  • 完善的自我保护功能:散热结构设计合理,硬件保护措施可靠完善。



二、技术参数

交流电流输出
           6相每相单独输出(有效值)    0~40A    输出精度   0.1级
           6相电流并联成3相时每相输出(有效值)    0~80A
           6相电流并联成2相时每相输出(有效值)    0~120A
           6相并联成1相时输出(有效值)       0~240A
           每相电流长时间允许工作值(有效值)   20A
           相电流最大输出功率   0.4kVA
           6相并联电流最大输出时最大输出功率   1.5kVA
           6相并联电流最大输出时允许工作时间   10s
           频率范围(基波)   20~1000Hz

直流电流输出
          电流输出 0~40A / 每相  输出精度  0.1级
          最大输出负载电压  40V
交流电压输出
          相电压输出(有效值)   3*(0~300)V    输出精度  0.1级
          线电压输出(有效值)   1*(0~600)V
          相电压 / 线电压输出功   80VA/ 100VA
          频率范围(基波)   20~1000Hz
          谐波次数   1~20次
直流电压输出
         相电压输出幅值   0~300V    输出精度   0.1级
         线电压输出幅值   0~600V
         相电压/ 线电压输出功率   70VA / 140VA
开关量
       八对开入、四对开出(含两对高精度无延时动作单元)

.

.

.

.
