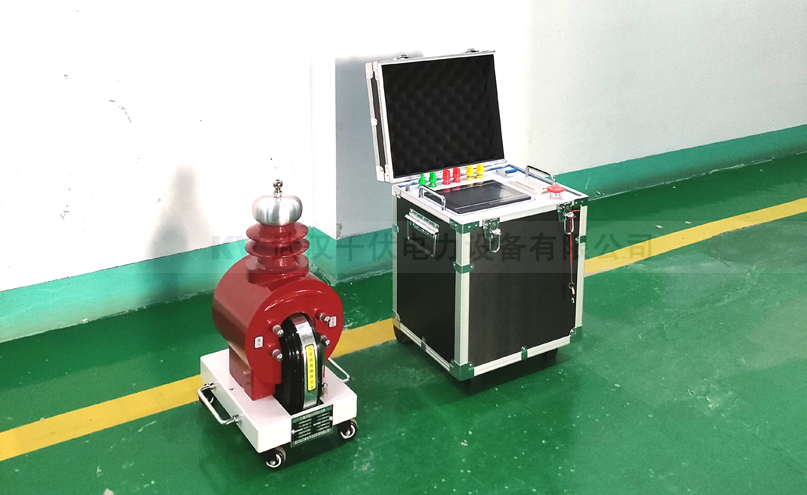

KVGTB-5kVA/50kV全自动工频耐压试验装置(干式试验变压器)

一、概述:

    工频耐压试验是电力设备预防性试验重要的一个项目,用以判断设备绝缘性能是否符合运行条件。本装置由GTB干式试验变压器和KVYD全自动变压器控制箱/台组成。

二、功能特点:

  1. 电压、电流、时间、状态信息及提示信息等数据4.7寸大屏液晶显示,读数清晰、直观;
  2. 轻触式按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;
  3. 状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控;
  4. 试验过程中,屏上有闪烁的高压符号显示,时刻提醒操作人员注意安全;
  5. 试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能可靠记录试品过电流、闪洛或击穿时的电压;
  6. 试验结果声音报警功能,试验通过或试验失败时,设备会发出不同的报警声音,试验人员可直接由报警声音辨认试验的结果;
  7. 暂停功能,自动控制时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试品状态;
  8. 自动计时功能,自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;
  9. 手动计时功能,手动控制时,计时器可手动启动,当耐压时间到,设备自动回到零位(仅台式设备有此功能);
  10. 手动控制模式,此模式类似于传统的电动升/降压方式,上升/下降由按钮控制,设备自动判断上/下限位,有过电压保护;
  11. 升压速度智能控制,当电压达到目标电压80%时,升压速度会自动减慢,当达到目标电压90%时,升压速度进一步减慢;
  12. 可选配远程通信、门联锁警灯警铃、外接分压器校验接口等;
  13. 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。

三、技术指标:

    1. 工作电源:AC220V/380V±10%
    2. 工作频率:50Hz±1
    3. 输出电压: 50kV(或根据用户需要选择)
    4. 输出容量: 5kVA(或根据用户需要选择)
    5. 仪表电压: 0 ~ 100V (其它范围可定制)
    6. 输出电压: 0 ~ 200V/400V
    7. 电压测量精度:1.0 %FS ±3 字
    8. 电流测量精度:1.0 %FS ±3 字
    9. 计时长度: 0-9999s(特殊模式可于长时间工作)
    10. 环境温度:-10℃~+50℃
    11. 环境湿度:不大于85%RH
    12. 海拔高度:<1000m
    13. 储存温度: -15℃ ~ +55℃

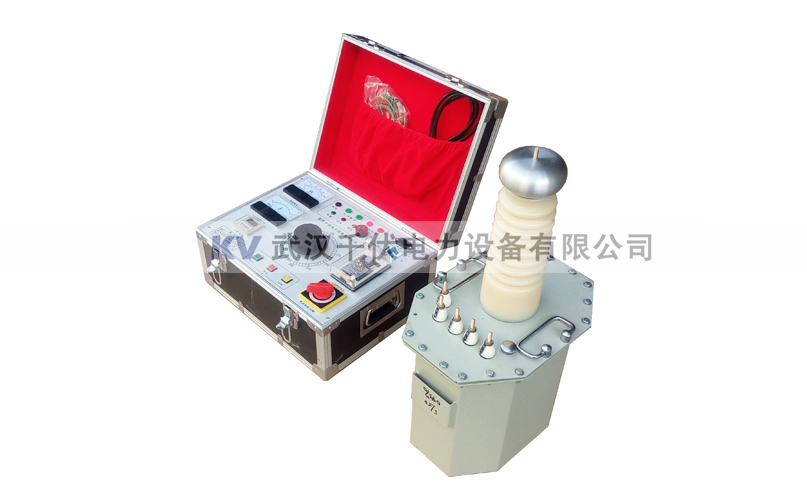

YD-5kVA/50kV工频耐压试验装置

YD-15kVA/150kV工频耐压试验装置

YDQ-50kVA/300kV工频耐压试验装置

YD-10kVA/100kV工频耐压试验装置

YD-50kVA/100kV工频耐压试验装置

YD-10kVA/50kV工频耐压试验装置

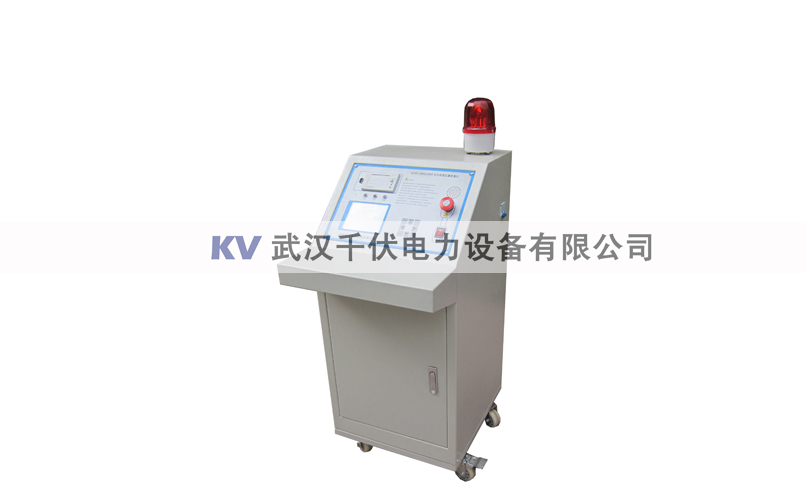

KVYD智能变压器控制台

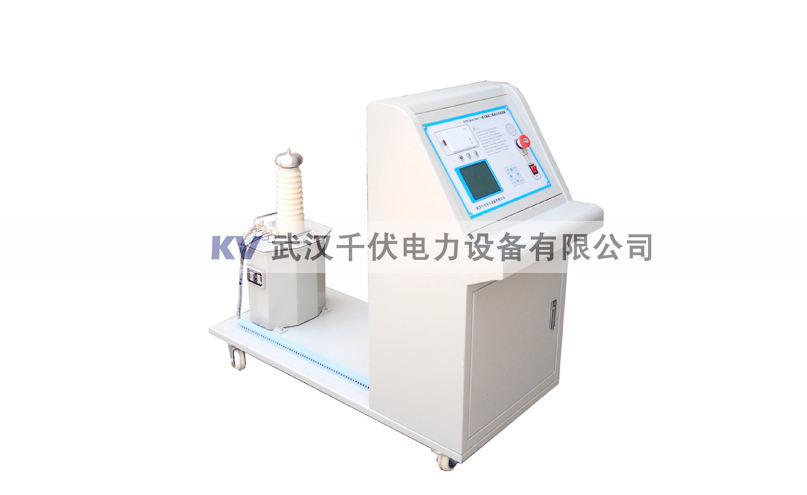

KVYD-5kVA/50kV一体式智能工频耐压试验装置

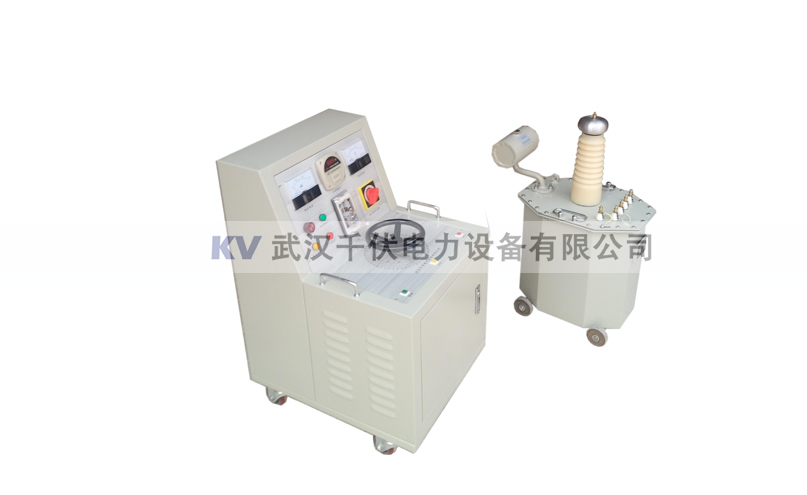

YD-6kVA/30kV长时工作工频耐压试验装置

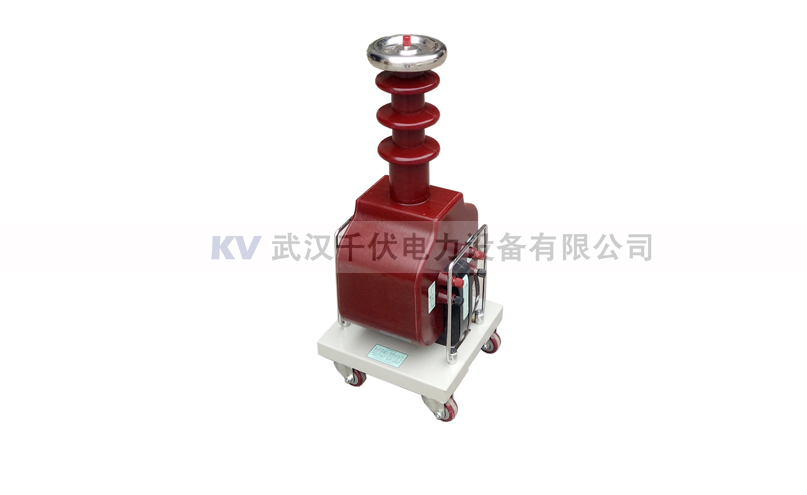

GTB-10kVA/100kV干式试验变压器

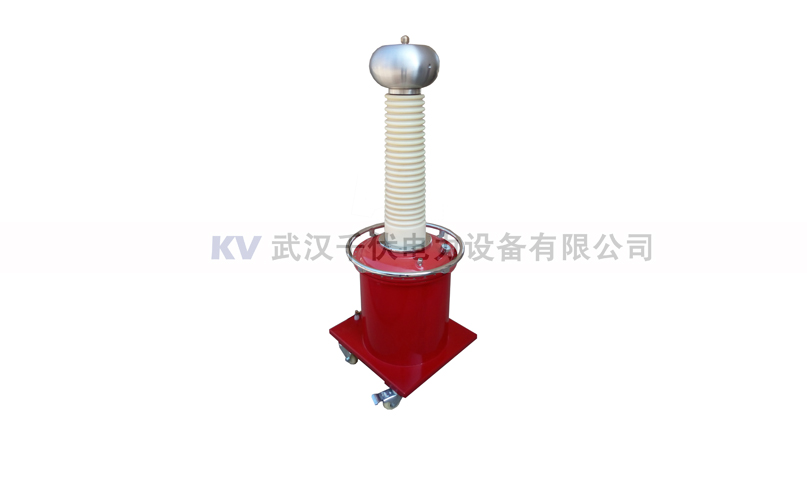

YDQ-10kVA/120kV充气式试验变压器
