KVCY-400kV/20kJ 雷电冲击电压发生器


一、执行标准:
JB/T9641-1999 《试验变压器》
GB1094-2003 《电力变压器》
GB/T509-1997 《电力变压器试验导则》
DL/T596/1996《电力设备预防性试验规程》
GB311.1-1997 高压输变电设备的绝缘配合
GB/T16927.1-1997 高电压试验技术一般试验要求
GB/T16927.2-1997 高电压试验技术测量系统
GB/T16896.1-1997 高电压冲击试验用数字记录仪
ZB F24 001-90 冲击电压测量实施细则
GB191 包装运标志
JB/T563 耦合电容器及电容分压器订货技术条件
GB4208 外壳防护等级
GB813-89 冲击试验用示波器及峰值表
GB7449-87 电力变压器和电抗器的雷电冲击和操作冲击的试验导则
JB/T501 《电力变压器试验导则》
JB/T501-1991 《变压器试验技术》
IEC60-1、IEC60-2 《高电压试验技术》
GB50150-91《电气装置安装工程电气设备交接试验标准》
DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》
DL/T 848.5-2004 高压试验装置通用技术条件?第5部分:冲击电压发生器
DL/T 846.1-2003 高电压测试设备通用技术条件第一部分:高电压分压器测量系统
DL/T 846.2-2004 高电压测试设备通用技术条件第二部分:冲击电压测量系统

二、总体技术要求:
满足适用于35kV及以下电力产品的雷电冲击电压放电试验及研究。

  1. 产生标准雷电冲击电压波形数量:3个。
  2. 标准雷电冲击电压全波1.2±30%/50±20%μs,效率大于90%;
  3. 标准雷电冲击截波电压波形,效率:不低于90%,
  4. 采用截断装置可产生截断时间2~6μs的雷电截波,截波分散性小于100ns。
  5. 变压器电抗器雷电冲击电压试验专用的示伤电流全波波形

雷电冲击电压波形参数及其偏差均符合有关国家GB311、GB/T16896.1及GB16927标准的要求。本装置成套配置清单如下:

项目

Description 描述

数量

备??注

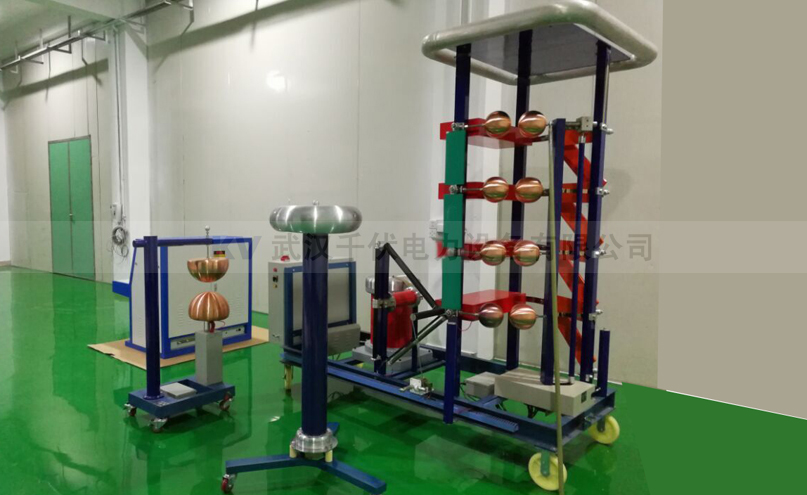

1 KVCY-SGSC-400kV/20kJ全自动雷电冲击电压发生器本体 1台 含有调波器件
2 KVCY-LGR-100kV/50mA-5kVA直流自动充电装置 1套 含有放电接地棒
3 KVCY-CR-400kV/500pF弱阻尼雷电冲击电容分压器 1套 含有低压臂,1.0%
4 KMC-400kV单球截断间隙装置 1套 自动调节球距
5 KVCY示伤电流分流器 1套 10kA,1.0%
6 A.KVCYCS-2000A全自动冲击试验计算机控制系统:自动调整球距,自动安全接地,PLC光电程控软件。
B.KVCY-DIMS3012C全自动冲击试验测量分析系统:
1)2通道TDS3012C彩色数字示波器(精度3%);
2)软件数字量化测量显示冲击峰值电压(精度1%);
3)计算机专用波形记录分析测量软件和控制软件;
4)自动将示波器采集到的雷电冲击波形传递到计算机,计算机自动测试分析波形参数,可将试验波形文件自动存盘,可用对比法或传递函数法比较分析电抗器变压器的示伤电流波形。
1套 抗干扰隔离滤波测控台:电脑、打印机、控制光纤、高电压测试附件与测试线缆。

三、KVCY-SGSC-400kV/20kJ雷电冲击发生器主要技术参数:
适用于35kV及以下电力产品的雷电冲击电压试验研究。

  1. 标称雷电波冲击电压:KVCY-SGSC-±400kV
  2. 标称容量(能量):20kJ
  3. 级电容:1.0μF,100kV(2×50kV-2.0μF)干式全绝缘封装,永不漏油变形。
  4. 级电压:100kV
  5. 级数/级容量:4/ 5kJ
  6. 输出标准波形及幅值:3个
  7. 同步范围:大于20%
  8. 使用持续时间:小于80%额定工作电压时可连续工作;大于80%额定工作电压时可间断工作。
  9. 幅值调节误压差小于1%,最低输出电压不大于10%设备标称电压。
  10. 同步误动率:小于1%
  11. 底座:2.5m?×?1.3m,脚轮,可移动。高度:约2.0米。重量:约500kg。
