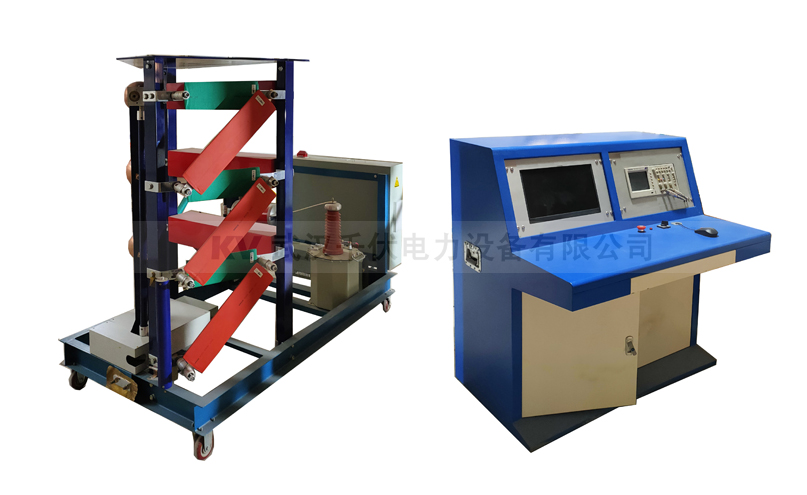

KVCY-200kV/10kJ 雷电冲击电压发生器


一、适用范围


本复合波雷电脉冲冲击发生器用以产生1.2/50μS和4/10μS、8/20μS的单次波和组合波(雷电冲击电压全波和雷电冲击电流全波):即雷电冲击浪涌发生器,可以用作电工电子电器和设备或者在电源线路、输入输出线路和通讯网络线路等在经受来自开关切换及遭受自然界雷击浪涌冲击时所引起的高能量瞬变干扰时的雷电冲击耐受性能试验,并提供一个共同依据。也可用于其它产品的冲击试验。使用环境为户内,海拔高度不超过1500米,环境温度-10℃~45℃,相对温度不大于90%。必须设有一个可靠接地点,接地电阻<0.5-1Ω。


二、基本部件及主要技术参数
1、复合波冲击电压-电流发生器主机


型号:KVCY-200kV/20kA
额定开路电压:1.2/50μs标准脉冲电压波形,0~200kV,标称额定能量:10kJ。
额定短路电流:4/10μs标准脉冲电流波形,0~20kA,标称额定能量:10kJ。
额定短路电流:8/20μs标准脉冲电流波形,0~20kA,标称额定能量:10kJ。
设备结构:仪器柜式
输出极性:正或负(正或负/先正后负/或先负后正/正负各一次的交替)
脉冲周期:单次输出时间1s~180s可调
同步相位:0~360°可调
虚拟阻抗:2Ω/5Ω
去耦电路:单相或三相
输入电源:220V,30A
体积:880x600x1280mm,重量:30-40kg,标准组合式屏蔽机柜,可移动。


2、测量系统配置(安装在主机或者测控屏蔽柜上)


冲击电阻分压器:200kV;管式冲击分流器:20kA。
峰值电压电流和波形测量:2通道,100M采样速率,泰克彩色数字高压示波器:TBS1102型;专用衰减器:10倍,5ns。数字显示精度:1.0%。
计算机处理系统:计算机:15寸液晶屏,台式计算机,软件:雷电脉冲击试验专用测量分析软件包,冲击波形参数计算及显示,波形比较功能,波形的放大、缩小及平移,脉冲波形的存储及调用和分析处理,波形的成图及报告编写编辑。


三、设备功能


设备主体及充电部分接地和接地解除手动控制。
点火球隙距离的手动调整。本装置是使用电动球隙。
手动控制充电电压的充电过程。充电电压的稳定度可达到0.5%。
手动发出触发点火脉冲。
手动响警铃报警。
具有过流和过电压自动保护。
采用直流电阻分压器测量充电电压,充电电压值由控制器的数字显示屏实时指示,同时也作为充电是否正常的反馈信号。


四、技术特点:


数字屏显示,操作简单
一体化高压电源,电压稳定精度高,击穿电流电压显示
采用无感大功率电阻,确保浪涌波形一致性
正或负极性手动切换,试验时正负极性可以交替切换
有电流分流器电压分压器可以直接连接示波器观测波形
可获取并保存高压试验中的各种瞬态波形,并可在波形显示窗口中随意压缩、展开、移动波形,并分析测量波形。


五、执行标准


性能完全满足IEC61000-4-5标准的要求/性能完全满足GB/T17626.5标准的要求。
GB311.1-1997高压输变电设备的绝缘配合
GB/T16927.1-1997高电压试验技术 ??一般试验要求
GB/T16927.2-1997高电压试验技术 ??测量系统
GB/T16896.1-1997高电压冲击试验用数字记录仪
GB/T16896.1-2005?高电压冲击测量仪器和软件
ZB F24 001-90冲击电压测量实施细则
GB813-89 冲击试验用示波器及峰值表
GB4704-92 ?脉冲电容器及直流电容器
JB/T9641-1999 《试验变压器》
DL/T 846.1-2003 ?高电压测试设备通用技术条件第一部分:高电压分压器测量系统
DL/T 846.2-2004 ?高电压测试设备通用技术条件第二部分:冲击电压测量系统
DL/T 848.5-2004 高压试验装置通用技术条件 第5部分:冲击电压发生器
GB18802.1-2002低压配电系统的电涌保护器(SPD)第1部分:性能要求和试验方法
YD/T1235.1-2002《通信局(站)低压配电系统用电涌保护器技术要求》
YD/T1235.2-2002《通信局(站)低压配电系统用电涌保护器测试方法》
YD/T 1542-2006《信号网络浪涌保护器(SPD)技术要求和测试方法》
QX10.1-2002电涌保护器?第1部分:性能要求和试验方法
冲击试验设备要求:满足GB18802.1和YD/T1235.1规范。


六、设备配置

序号

项目

规格

数量

1 雷电冲击波发生器主机 KVCY 1台
2 测量系统配置
2.1 触发点火球间隙 200kV 1台
2.2 冲击分压器、分流器 200kV、20kA 2台
2.3 峰值波形测量示波器 TBS1102 1台
2.4 测量分析软件系统 KVHR 1套
